Máy tính laptop có những cổng xuất hình nào? Làm sao để chuyển đổi kết nối ra máy chiếu(mới nhất 2019)

Đăng bởi Admin
Thứ Wed,
08/04/2020

Máy tính laptop có những cổng xuất hình nào? Làm sao để chuyển đổi kết nối ra máy chiếu(mới nhất 2019)

Một cổng kết nối trên máy tính đóng vai trò như là một giao diện hay đơn giản là một điểm kết giao tiếp giữa máy tính và các thiết bị ngoại vi khác (tivi, máy chiếu...). Một số thiết bị ngoại vi phổ biến nhất là chuột, bàn phím, màn hình hoặc các thiết bị hiển thị, máy in, loa, ổ flash…

Chức năng chính của một cổng máy tính là hoạt động như một điểm gắn kết, nơi mà cáp từ thiết bị ngoại vi có thể được cắm vào và thông qua đó, cho phép dữ liệu truyền đi và đến thiết bị.

Các cổng kết nối trên máy tính cũng được gọi là các cổng giao tiếp vì nó chịu trách nhiệm liên lạc giữa máy tính và thiết bị ngoại vi của máy tính đó. Nhìn chung thì máy tính thường chứa các đầu cái (female) của các cổng kết nối, và các cổng này thường nằm trên bo mạch chủ.

Trong máy tính, các cổng giao tiếp có thể được chia thành hai dạng dựa trên loại hoặc giao thức được sử dụng để kết nối. Chúng là Serial Ports và Parallel Ports.

Cổng nối tiếp là một giao diện mà qua đó các thiết bị ngoại vi có thể được kết nối bằng cách sử dụng một giao thức nối tiếp liên quan đến việc truyền dữ liệu một bit tại một thời điểm trên một đường truyền duy nhất. Loại cổng nối tiếp phổ biến nhất là đầu D-Subminiature hoặc đầu nối D-sub mang tín hiệu RS-232.

Mặt khác, một cổng Parallel Port là một dạng giao diện mà thông tin giữa máy tính và thiết bị ngoại vi của nó được kết nối theo cách song song, tức là dữ liệu được truyền vào hoặc ra song song bằng cách sử dụng nhiều hơn một đường truyền hoặc dây dẫn. Cổng máy in là một ví dụ về cổng song song Parallel Port.


Các cổng video trên máy tính, laptop, macbook hiện nay bao gồm những loại sau:

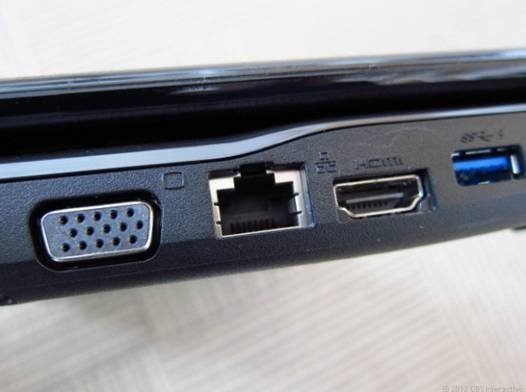

Cổng VGA (VGA port)

Cổng VGA thường được tìm thấy trên máy tính, laptop, máy chiếu, video card và trên các TV hỗ trợ độ phân giải cao. VGA (viết tắt của Video Graphics Array) là một chuẩn hiển thị được giới thiệu năm 1987 từ hãng IBM cùng loại máy tính PS/2. Nó dùng để hỗ trợ việc kết nối từ laptop tới các thiết bị trình chiếu (máy chiếu, màn hình ngoài...) thông qua dây cáp. VGA là một cổng D-sub bao gồm 15 chân kết nối được xếp theo 3 hàng. Đầu nối của cổng VGA được gọi là DE-15, hỗ trợ nhiều chuẩn độ phân giải 640x400px, 1280x1024px, hiện nay có thể lên đến 1920x1080 px (FullHD), 2048x1536px.

Với nhu cầu giải trí thông qua video kỹ thuật số ngày càng gia tăng, các cổng VGA đang dần được thay thế bằng cổng HDMI và cổng Display. Một số máy tính xách tay được trang bị cổng VGA ngay trên bo mạch để kết nối với màn hình hoặc máy chiếu bên ngoài. Những dòng máy laptop, macbook đời mới nhất đã lược bỏ đi cổng VGA để đảm bảo phù hợp thiết kế mỏng nhẹ của máy, còn những dòng máy tính, laptop phổ thông vẫn còn được trang bị cổng cơ bản này.

Cổng video kỹ thuật số - cổng DVI (Digital Video Interface - DVI port)

DVI là giao diện kỹ thuật số tốc độ cao giữa bộ điều khiển hiển thị như máy tính và thiết bị hiển thị như màn hình. Nó được phát triển với mục đích truyền tín hiệu video số mà không làm giảm chất lượng và thay thế cho công nghệ VGA có chức năng tương tự.
Có ba loại đầu kết nối DVI được thiết kế dựa loại trên tín hiệu mà chúng có thể mang theo, đó là DVI-I, DVI-D và DVI-A. DVI-I là cổng DVI với tín hiệu analog và kỹ thuật số tích hợp. DVI-D chỉ hỗ trợ tín hiệu kỹ thuật số và DVI-A chỉ hỗ trợ tín hiệu analog.

Các tín hiệu kỹ thuật số có thể là các liên kết đơn hoặc liên kết kép trong đó một liên kết đơn sẽ hỗ trợ tín hiệu kỹ thuật số với độ phân giải 1920X1080 và liên kết kép hỗ trợ tín hiệu kỹ thuật số có độ phân giải lên đến 2560X1600. Hình ảnh minh họa dưới đây so sánh cấu trúc của các loại DVI-I, DVI-D và DVI-A cùng với các sơ đồ chân kết nối của chúng.

Đại đa số các máy tính laptop, macbook ngày nay không còn được trang bị cổng kết nối này nữa vì lý do chiếm kích thước lớn, không còn phù hợp với những dòng máy tính thời trang, mỏng nhẹ.

Cổng Mini-DVI

Cổng Mini-DVI được phát triển bởi Apple như là một giải pháp thay thế cho cổng Mini-VGA và có kiểu dáng gần tương tự như Mini-VGA. Nó nhỏ hơn cổng DVI thông thường một chút.

Mini-DVI là một cổng sở hữu 32 chân kết nối và có khả năng truyền tín hiệu DVI, composite, S-Video và VGA với các bộ điều hợp tương ứng. Hình ảnh sau đây minh họa một cổng Mini-DVI và loại cáp tương thích của nó.

Cổng này đặc biệt được trang bị trên các dòng macbook đười trước, rất phổ biến những năm 2005-2010, sau này thì ko còn được trang bị nữa.

Cổng Display Port

Display Port là một giao diện hiển thị kỹ thuật số với đa tùy chọn kênh âm thanh và các dạng dữ liệu khác. Cổng Display Port được phát triển với mục đích thay thế cho cổng VGA và DVI làm giao diện chính giữa máy tính và màn hình.

Phiên bản mới nhất của cổng Display Port là DisplayPort 1.3 có thể xử lý độ phân giải lên tới 7680 X 4320.

Các bạn có thể tìm thấy sản phẩm kết nối cổng dipsplay port với máy chiếu tại đây.

Cổng S-Video

S-Video hay còn được gọi là Separate Video connector (đầu nối video riêng biệt) chỉ được sử dụng để truyền tín hiệu video. Chất lượng hình ảnh truyền qua S-Video là tốt hơn so với Composite Video nhưng lại có độ phân giải thấp hơn Component Video.

Cổng S-Video thường có màu đen và được sử dụng trên hầu như tất cả các TV và hầu hết các máy tính. Cổng S-Video trông gần giống như cổng PS/2 nhưng chỉ bao gồm 4 chân kết nối mà thôi.

Cổng HDMI - HDMI port

HDMI là viết tắt của High-Definition Multimedia Interface, nghĩa là giao diện đa phương tiện có độ phân giải cao. HDMI là giao diện kỹ thuật số để kết nối các thiết bị có độ nét cao và siêu nét như màn hình máy tính, HDTV, đầu đĩa Blu-Ray, các thiết bị chơi game hay máy ảnh độ nét cao, v.v.

Đầu cáp HDMI được cấu tạo bao gồm 19 chân, mỗi chân đảm nhiệm một nhiệm vụ khác nhau và trong quá trình truyền dữ liệu thì sẽ phải tuân thủ theo nguyên tắc nhất định. Cáp HDMI thường được hỗ trợ chất lượng âm thanh chuẩn của phòng thu, nên người dùng hoàn toàn yên tâm khi sử dụng nó để chuyển sang một thiết bị khác. Phiên bản HDMI mới nhất, tức là HDMI 2.0 có thể mang tín hiệu video kỹ thuật số có độ phân giải lên đến 4096 × 2160 và 32 kênh âm thanh. Ngoài ra, HDMI có thể được sử dụng để truyền tải tín hiệu video không nén và tín hiệu âm thanh cả nén hoặc không nén. Cổng HDMI loại A được minh họa ở hình bên dưới.

Hầu hết các máy tính laptop, macbook này nay đều được trang bị cổng kết nối HDMI này, bạn có thể tham khảo sản phẩm kết nối cổng HDMI với máy chiếu tại đây.


Cổng USB Type C (Thunderbolt 3, hay cổng có hình tia sét)

Cổng USB type C bao gồm 24 chân kết nối. Sơ đồ chân kết nối của một cổng USB type C được hiển thị ở hình ảnh dưới đây. Ngoài ra, USB type C cũng có thể xử lý được dòng điện 3A.


Tính năng xử lý dòng điện cao này được ứng dụng trong Công nghệ sạc nhanh mới nhất, cho phép pin của điện thoại thông minh sẽ được sạc đầy nhanh chóng hơn và tiện lợi hơn.

USB Type-C là chuẩn USB mới (USB 3.1), có khả năng thay thế cho 5 kết nối bao gồm HDMI, VGA, USB, Display Port, cổng sạc và còn có thể nhiều kết nối khác.

Về cơ bản, USB Type-C là một chuẩn USB mới với đầu jack kết nối có thể cắm cả 2 mặt. Điều này đồng nghĩa, chúng ta sẽ không cần phân biệt mặt trước, mặt sau như những cổng USB trước đây. Bên cạnh đó, kích thước đầu kết nối của USB Type-C nhỏ gọn hơn so với Type-A truyền thống.

Các bạn cũng có thể tìm thấy những sản phẩm kết nối cổng USB type C - Thunderbolt 3 tại đường link này.

Trên đây là một số khái niệm về cổng kết nối xuất hình ảnh trên máy tính- Laptop.
