Chuẩn SSD M2 là gì? Có mấy loại chuẩn khe cắm M2.

Chuẩn SSD M2 là gì? Có mấy loại chuẩn khe cắm M2.

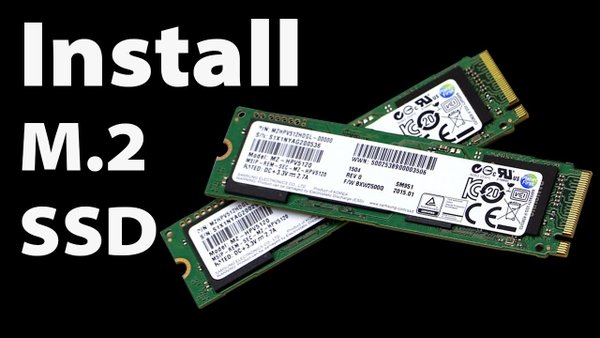

SSD M.2 là một ổ SSD (SSD) phù hợp với đặc tả kỹ thuật máy tính được viết cho thẻ mở rộng lưu trữ được gắn bên trong có một yếu tố hình thức nhỏ. Các đặc điểm kỹ thuật, ban đầu được gọi là Next-Generation Form Factor (NGFF), được phát âm là M-dot-2.

Các ổ SSD M.2 được thiết kế để cho phép lưu trữ hiệu năng cao trong các thiết bị mỏng, bị hạn chế về điện, chẳng hạn như máy tính siêu di động và máy tính bảng. Nói chung chúng nhỏ hơn mSATA SSD, mà chúng được dự định như một giải pháp thay thế.

Đặc tả hệ số dạng M.2 được xác định bởi các nhà cung cấp ngành công nghiệp công nghệ cao của PCI và Tổ chức Quốc tế Serial ATA. Đặc tả M.2 hỗ trợ các ứng dụng như Wi-Fi, Universal Serial Bus (USB), PCI Express (PCIe) và Serial ATA (SATA).

SATA M.2 được mô tả trong Đặc tả SATA v3.2.

M.2 SSD so với mSATA

M.2 thường được gọi là một thay thế mSATA, nhưng SSD mSATA vẫn tồn tại và có thể sẽ tiếp tục một thời gian trong các nền máy tính xách tay có hỗ trợ rằng yếu tố hình thức. Bởi vì các thẻ M.2 và mSATA có các yếu tố hình thức khác nhau và có các đầu nối khác nhau, chúng không thể được cắm vào cùng một thiết bị.

M.2 SSD nhanh hơn và lưu nhiều dữ liệu hơn hầu hết các thẻ mSATA. M.2 SSD hỗ trợ giao tiếp PCIe 3.0, SATA 3.0 và USB 3.0, trong khi mSATA chỉ hỗ trợ SATA. M.2 SSDs SATA có hiệu suất tương tự với thẻ mSATA, nhưng thẻ M.2 PCIe nhanh hơn. SATA SSD có tốc độ tối đa 600 MB / giây, trong khi thẻ M.2 PCIe có thể đạt tới 4 GB / giây.

Hỗ trợ PCIe cũng cho phép thẻ M.2 tận dụng giao thức bộ nhớ nonvolatile (NVMe), mang lại hiệu suất lớn hơn các loại giao diện khác do giảm độ trễ, tăng IOPS và tiêu thụ điện năng thấp hơn.

Vào đầu năm 2017, ổ SSD M.2 lớn nhất hỗ trợ 1 TB dung lượng, nhiều hơn bất kỳ ổ đĩa mSATA nào.

M.2 kết nối hỗ trợ bốn làn băng thông PCIe, hoặc một làn SATA hoặc USB.

M.2 SSD form factor
M.2 SSDs có hình chữ nhật. Chúng rộng 22 mm (mm) và thường dài 60 mm hoặc 80 mm, mặc dù còn có các thẻ dài 30 mm, 42 mm và 110 mm. Các ổ đĩa M.2 dài hơn thường chứa nhiều chip NAND cho dung lượng lớn hơn các phiên bản ngắn hơn. M.2 ổ đĩa có thể được đơn hoặc hai mặt. Kích thước thẻ được xác định bởi một số bốn hoặc năm chữ số. Hai chữ số đầu tiên là chiều rộng và số còn lại là chiều dài. Chẳng hạn, một chiếc thẻ 2260 có chiều rộng 22 mm và dài 60 mm.

Chiều rộng 22 mm là tiêu chuẩn cho máy tính để bàn và máy tính xách tay. Một thẻ dài 80 mm hoặc 110 mm có thể chứa 8 chip NAND cho 1 TB dung lượng.

Khóa mô-đun M.2
Các phím, các góc trong các đầu nối cạnh của các mô đun M.2, phân biệt các loại sản phẩm M.2.
Mô đun M.2 SSD cắm vào bảng mạch thông qua các đầu nối kết nối ở hai bên. Không giống như thẻ nhớ SSD mSATA, M.2 có hai loại kết nối, còn được gọi là ổ cắm: ổ khóa B và khe cắm phím M. Một thẻ duy nhất cũng có thể có các phím B và M. Kiểu khóa xác định số lane PCIe mà ổ cắm hỗ trợ. Một phím B giữ một hoặc hai làn xe PCIe, trong khi một phím M giữ đến bốn làn xe PCIe. Đầu nối cạnh B là sáu chân rộng và đầu nối cạnh M là năm chân rộng.

Đối với các bộ điều hợp không dây Wi-Fi và Bluetooth, thẻ M.2 được cài đặt cho khe cắm A và E trong bo mạch chủ. Hầu hết các thẻ không dây M.2 đều hỗ trợ các khe cắm A và E chính.

Nhà cung cấp M.2
Thẻ M.2 thường được sử dụng trong các thiết bị máy tính di động mới hơn. Bởi vì các yếu tố hình thức là khác nhau từ thẻ mSATA, M.2 SSDs không tương thích với các hệ thống cũ. Và bởi vì nó được thiết kế cho các thiết bị di động, M.2 không phù hợp với các hệ thống lưu trữ doanh nghiệp lớn.
M.2 SSD thường có giá từ 0,25 đô la đến 0,75 đô la một gigabyte. Samsung bán nhiều loại ổ cứng SSD M.2 có dung lượng khác nhau. Các nhà cung cấp SSD khác thuộc M.2 bao gồm Toshiba, Kingston, Plextor, Team Group, Adata và Crucial (thuộc sở hữu của Micron). Intel là nhà cung cấp lớn nhất cho bộ điều hợp không dây M.2.
